L-systemによる植物

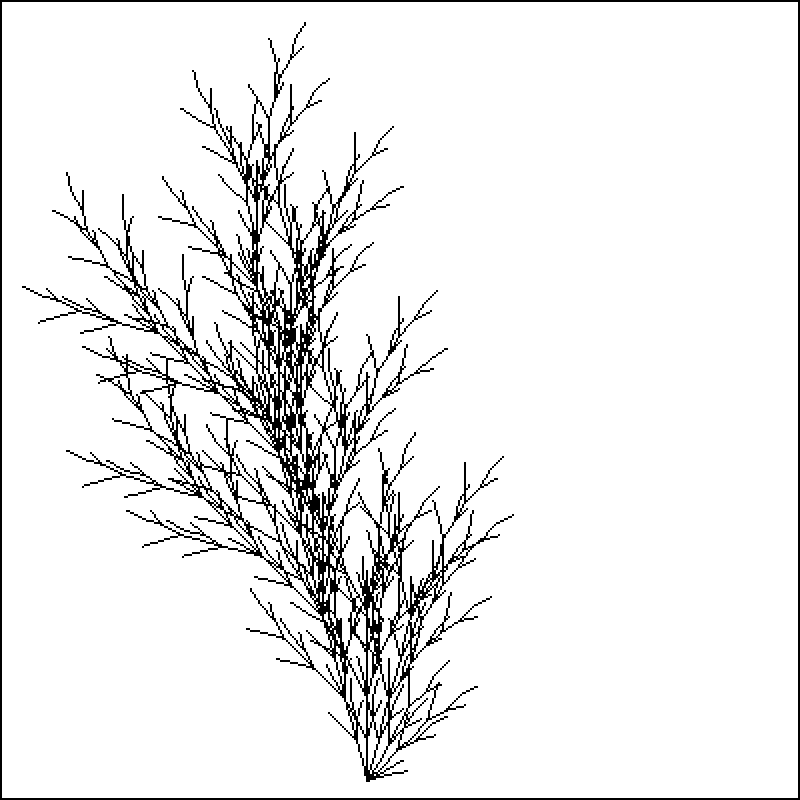

L-systemで植物を描いてみます。下の図をクリックすると拡大図がご覧になれます。

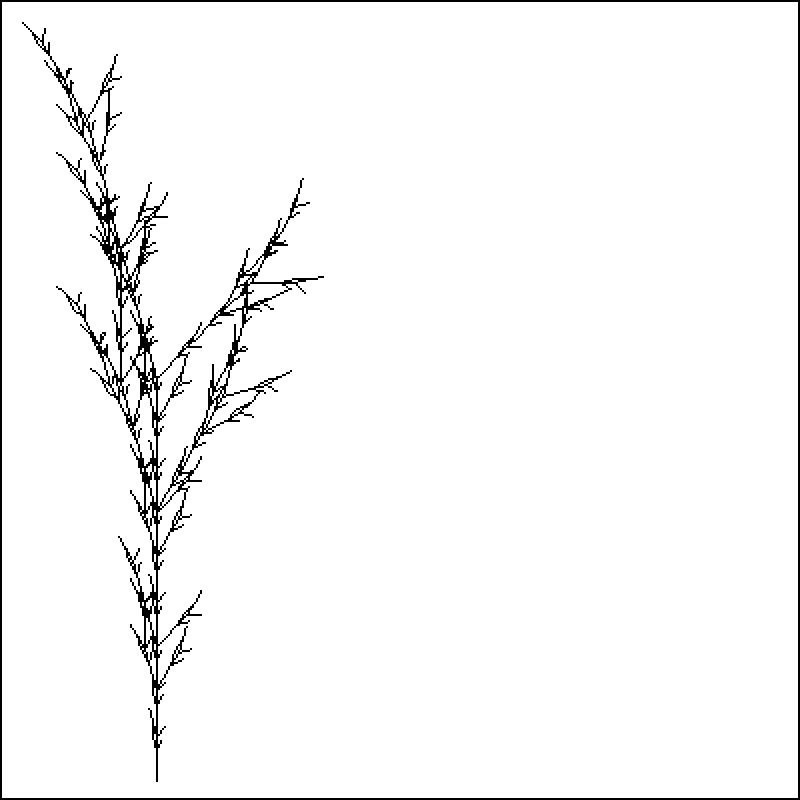

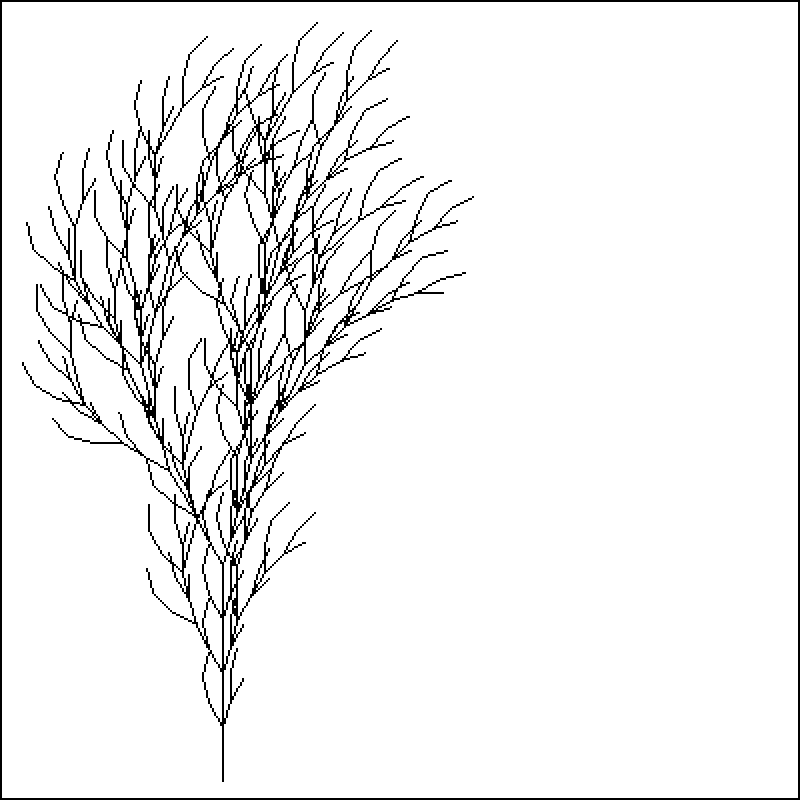

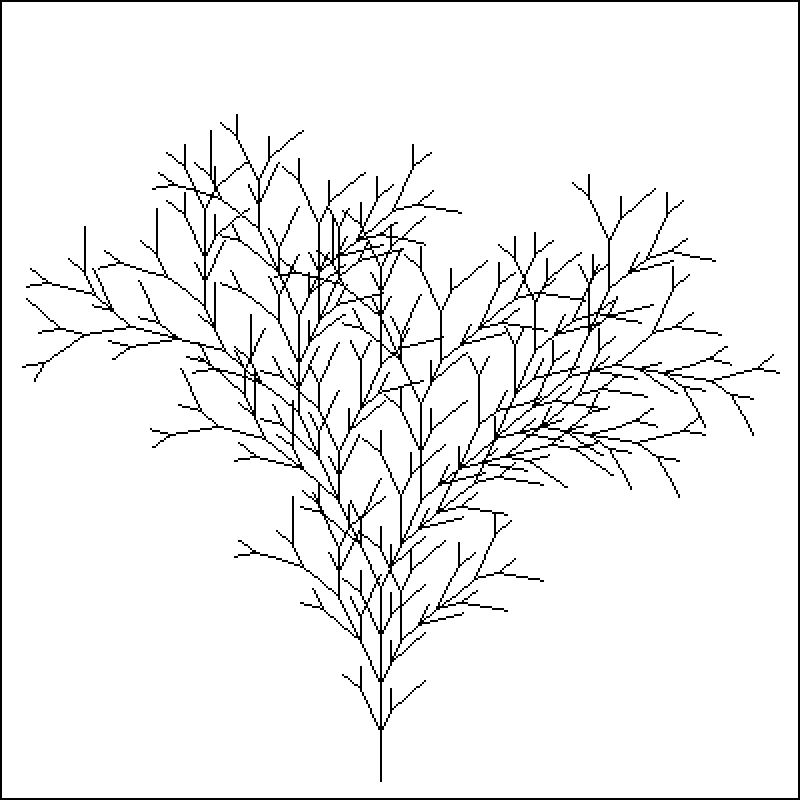

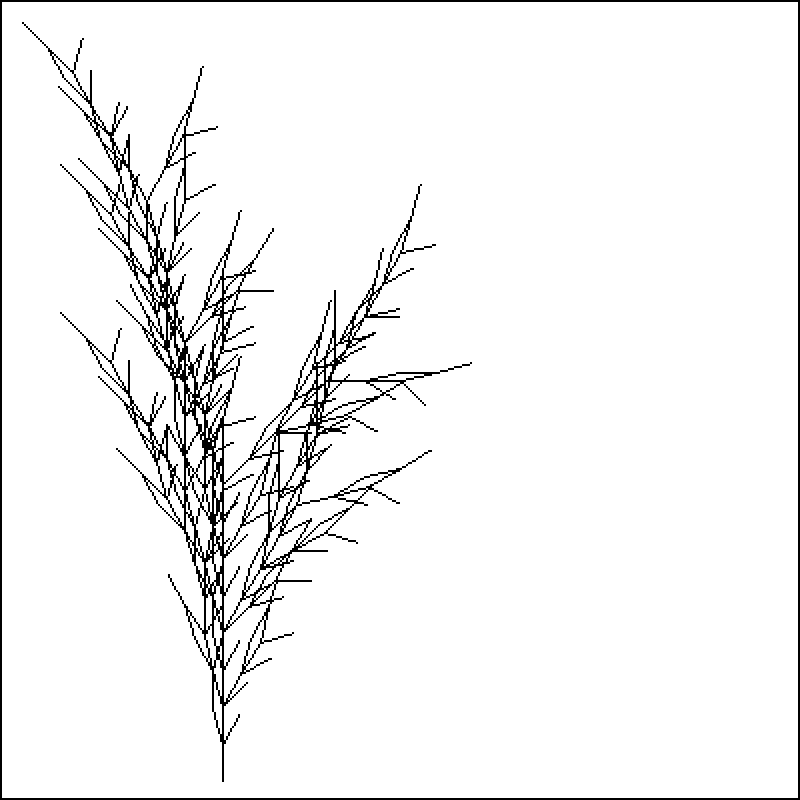

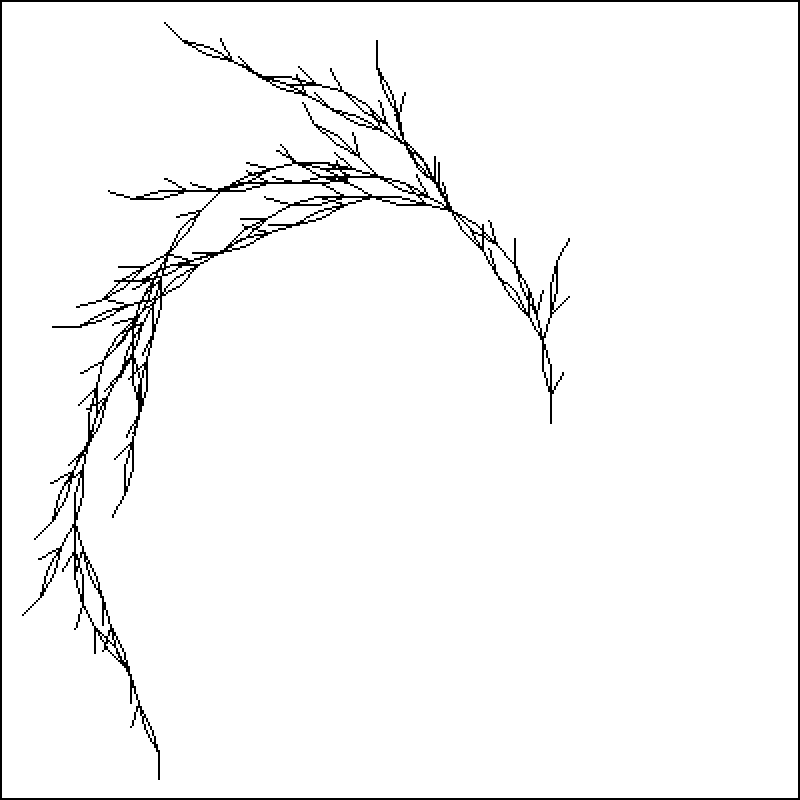

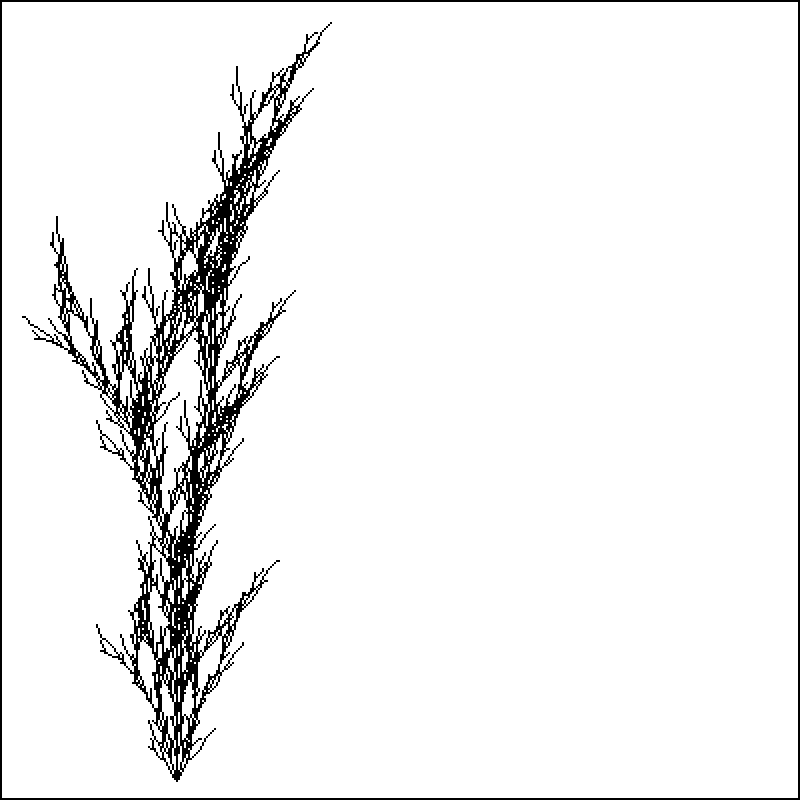

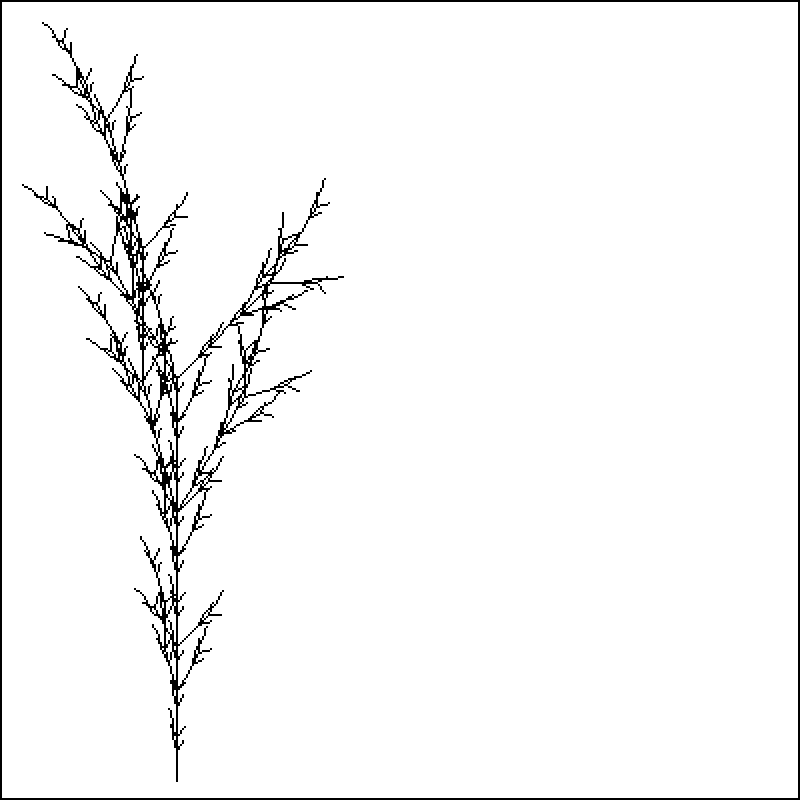

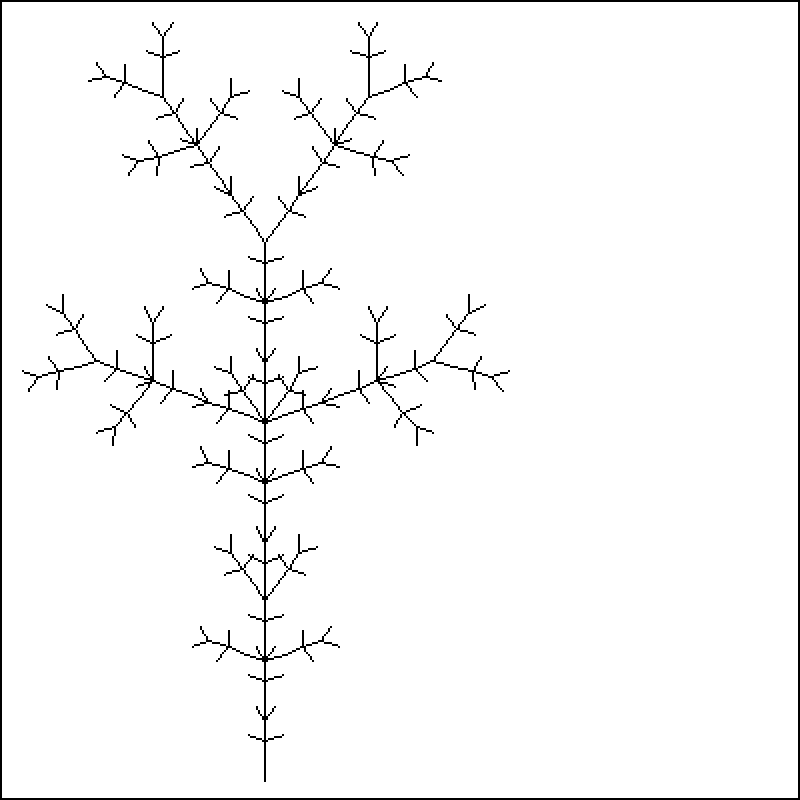

| 図形 | 初期規則 | 角度 | 変換規則 |
|---|---|---|---|
 |
f | 22.5 | f=f[+f[f-f]-f]f[-f[f+f]+f] |
 |
f | 25 | f=f[-ff]f[++f]f |
 |
f | 25 | f=f[-f]f[+f]f |
 |
f | 15 | f=f[+ff[+f][-f]]f[-ff[+f][-f]]f |
 |
f | 15 | f=ff[-fff][+f[+f][-f+f]] |
 |
f | 15 | f=ff[--f+f++f][+f[+f][-f+f]] |
 |
f | 15 | f=ff[--f+f++f][+f[+f][-f]] |
 |
f | 25 | f=ff[+f[+ff][-f]][-ff[+f][-f]] |
 |
f | 25 | f=[+ff][-f]fff[+f[+f][-f]][-ff[+f][-f]] |
 |
f | 25 | f=ff+[+f-f-f]-[-f+f+f] |
 |
f | 35 | f=ff[++f][--f]f[+f][-f] |
 |
f | 15 | f=x[-ff]y x=ff y=[+f[+f][-f+f]] |
 |
f | 15 | f=yxf[++fy][-yfx+f+f]ff x=+x+y-f- y=-y+f+x- |
 |
f | 15 | f=f[-f+f+f][++f]f-f |
 |
f | 15 | f=f[-f+f+f][++f]f-f+ |
 |
f | 15 | f=f[++f][-f+f-f]f[+++f][-f] |
 |
f | 15 | f=f[++f][-f+f-f]f[+++f][--f] |
 |
f | 15 | f=ff[++f][-f+f-f]f[+++f][-f] |
 |
f | 15 | f=ff[++f][-f+f-f]f[+++f][--f] |
 |
f | 15 | f=[+f][-f]fff[+ff-ff+ff][-ff+ff] |
 |
f | 15 | f=[+f][-f]fff[+ff-ff+ff][-ff[++ff][-f]] |
 |
fxy | 15 | f=ff[-ff]xy x=[+f[+f][-f+f]] y=f[-f] |
 |
f | 15 | f=ff[-f][+f[+f][-f+f]] |
 |
slfff | 18 | s=[+++k][---k]ts k=+h[-k]l h=-k[+h]l t=tl l=[-fff][+fff]f |
 |
x | 22.5 | x=f-[[x]+x]+f[+fx]-x f=ff |
